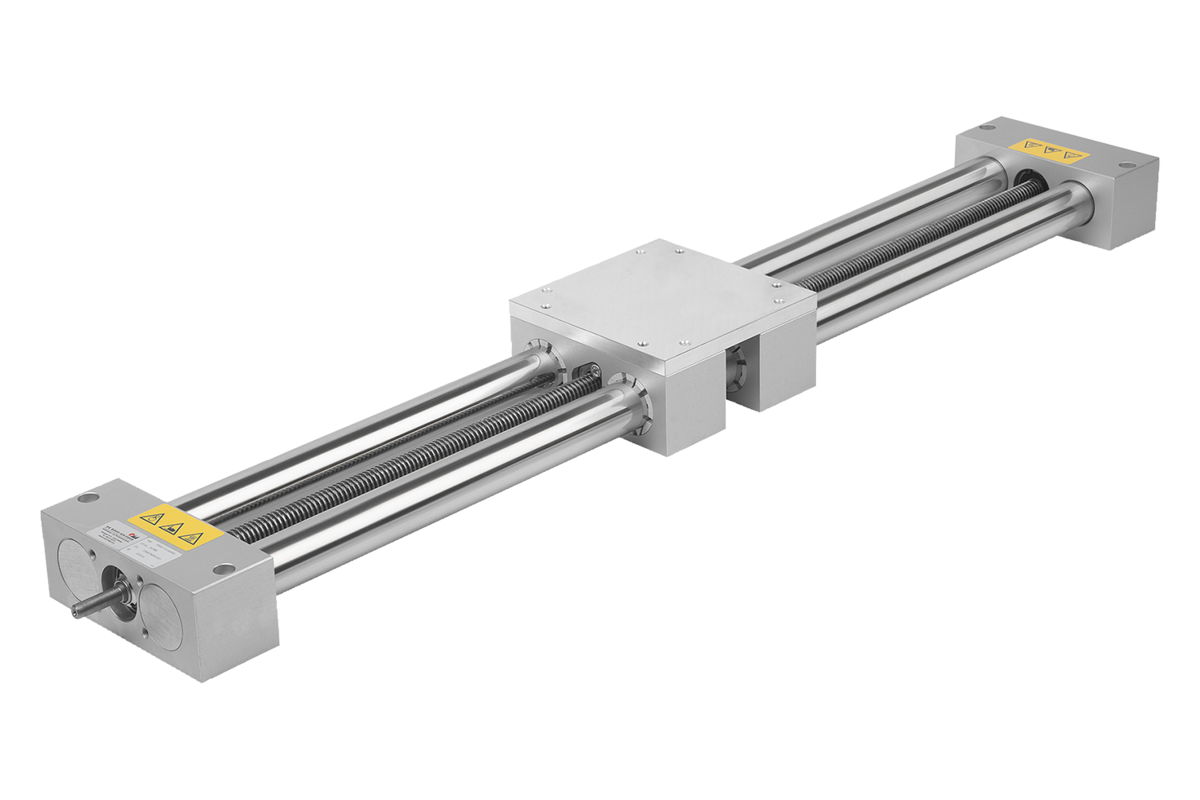

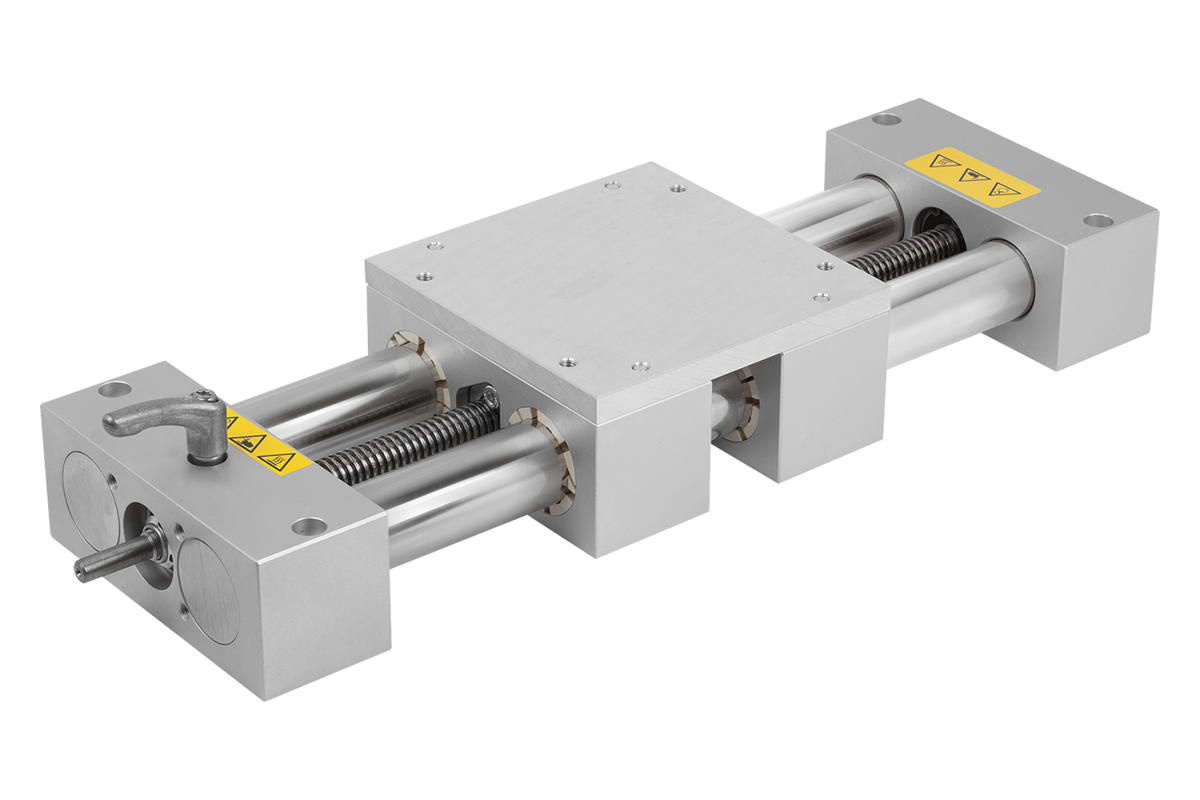

Benennung
Lineareinheit
Ausführung 1
mit Kugellager
Ausführung 2
Rechtsgewinde
Material Grundkörper
Aluminium
Material Komponente
Edelstahl
B=Breite
130
G2=Gewinde
M6
H=Höhe
64
L=Länge
500
D1
8
D2
30H8
D3
30
D4
7
D5
11
G1
M6
G3
M6
H1
27
H2
10
H3
52
H4
2
Hub S
270
L1
130
L2
26
L3
50
M1
40x30
M2
114,5
M3
70
M6
80
M7
114
P1
2x2x20
Spindel
Tr 14x3
Typ EP/EPX
30

Beschreibung

Werkstoff
Gehäuse Aluminium.
Präzisionsrohr Edelstahl.
Trapezgewindespindel Stahl.
Hinweis
Die Doppelrohr-Lineareinheiten können manuell oder elektrisch angetrieben werden. Die Einheiten können aufgrund ihrer kurzen Einschaltdauer, täglich mehrfach mit niedriger Geschwindigkeit und mit einer hohen Stabilität verstellt werden. Breiten-, Längen- und Höhenverstellung möglich.
Die Trapezgewindespindel der Doppelrohr-Lineareinheiten ist entweder kugelgelagert oder gleitgelagert. Der Schlitten der Doppelrohr-Lineareinheiten ist mit einer Gleitführung versehen.

Technische Daten
Einschaltdauer: S3, 30% (bei 60 min.)

Temperaturbereich
Temperaturbereich 0° C bis +60° C
Auf Anfrage
Weitere Längen.
Integrierte Spindelklemmung.
